AF-70

ANTI FEEDBACK UNIT

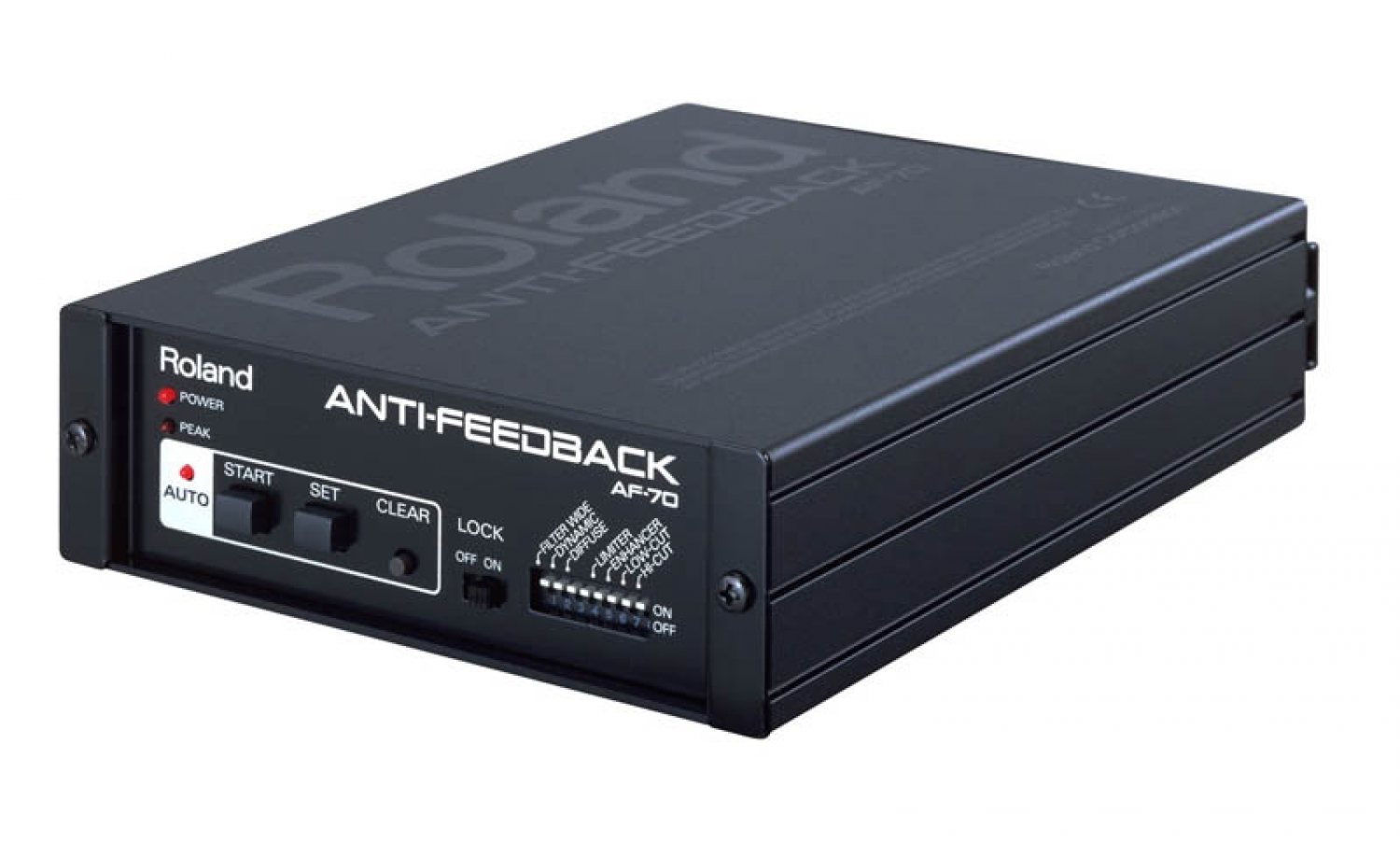

AF-70 ANTI FEEDBACK UNIT

AF-70은, 그 AP-700에 탑재된 음향적 재생작용 자동 검출 삭제 기능 AFB Mode를 채용. 다이렉트 박스 기능을 더한, 컴팩트해 실용성의 높은 안티 피드백 유니트입니다.
  • 상품정보고시 :
  • 상품번호 : 3105
Roland logo



　




에코라이징 기능과 안티 피드백 기능을 병재 한 AP-700은, PA시스템과의 병용으로 위력을 발휘하는 프로세서로서 높은 평가를 얻고 있습니다. AF-70은, 그 AP-700에 탑재된 음향적 재생작용 자동 검출 삭제 기능 AFB Mode를 채용해, 한층 더 다이렉트 박스 기능을 더한, 컴팩트해 실용성의 높은 안티 피드백 유니트입니다.


　


START와 SET 버튼만의 조작으로 음향적 재생작용을 제거할 수 있는 간단한 설계를 실현. 딥 스위치에서 기능 설정이나 락 스위치에 의한 오동작 회피, 스페이스 팩터가 뛰어난 컴팩트 사이즈 등, 편리한 기능으로 가득합니다.

리허설시 등 고정 음향적 재생작용의 제거에 위력을 발휘하는 오토 기능에 12개의 필터를 탑재하고 있을 뿐만 아니라, 라이브 퍼포먼스중에 돌발적으로 발생하는 음향적 재생작용 제거에 위력을 발휘하는 다이나믹 기능에 2개의 필터를 탑재. 설비 음향으로부터 SR, PA분야에서 음향적 재생작용의 완전 제거를 실현합니다.


I NPUT 단자는 XLR/TRS 공용 잭을 채용해, 직접 마이크로폰의 접속을 할 수 있습니다. 또, 다이렉트 박스 기능에 의해, 종래 이퀄라이저등의 음향 처리 장치를 접속할 수 없었던 가라오케 시스템에도 사용할 수 있습니다.
그 외 , 팬텀전원의 내장, 위상 반전, 그랜드 리프트등의 기능을 장비 하고 있습니다.



● AD변환：22 비트 AF방식　● DA변환：18 비트 16배 오버 샘플링□Σ변조　● 샘플링 주파수：48kHz　● 메모리：전원 오프시 상태를 기억　● 주파수 특성：10 Hz~22 kHz(@0/3 dB)　● 규정 입력 레벨：－40/20/0 dBm(Balanced)　● 입력 impedance：20kΩ(－20/0 dBm), 3kΩ(－40 dBm)　● 최대 입력 레벨：＋24 dBm(Limiter:On, 0 dBm, Balanced),＋20 dBm(Limiter:Off, 0 dBm, Balanced)　● 헤드 룸：20 dB(－40/20 dBm), 18 dB(0 dBm)　● 규정 출력 레벨：－40/20/0 dBm(Balanced)　● 출력 impedance：600Ω／2 pin(HOT) 3 pin(COLD), 300Ω／2 pin(HOT) 1 pin(GND)/3 pin(COLD) 1 pin(GND)　● 최대 출력 레벨：＋18 dBm(0 dBm, Balanced, 600Ω부하시)　● 전고조파왜율：0.05%이하　● 다이나믹 레인지：97 dB이하(－20 dBm)　● 안티 피드백 필터 특성：중심 주파수 20 Hz~20kHz/0 , 최대 100/컷 레벨, 최대-40dB/필터폭, 최소 1/20oct　● 탑재 기능：오토 조절 기능(필터수：12)/필터 와이드 기능/다이나믹 조절 기능(필터수：2)/디 퓨즈 기능/리미터 기능/인핸서 기능/로 컷 필터/하이 컷 필터/팬텀전원(＋48 V)/출력 위상 전환 기능/출력 그랜드 리프트 기능　● 접속 단자：인풋=XLR-3-31 상당품/TRS 표준 잭 공용, 아웃풋=XLR-3-32 상당품, TRS 표준 잭※XLR 타입 1：GND, 2：HOT, 3：COLD/TRS 표준 잭/Tip:HOT, Ring:COLD, Sleeve:GND　● 전원：AC14V(BOSS:BRC-100)　● 소비 전류：500mA　● 외형 치수：138(W)×197(D)×43(H) mm　● 중량：600 g(AC아답터를 제외하다)


랙마운트 아답터



※사진은 AF-70을 3대 탑재한 사용예입니다.


AD Conversion
22-bit AF Method
DA Conversion
18-bit 16 times oversampling ∆∑Modulation
Sampling Frequency
48kHz
Memory
Non-Volatile
Dynamic Range
97dB or greater(-20 dBu)
Anti-Feedback Characteristic
Center Frequency = 20Hz to 20kHz, Q = Max. 100, Cut Level = Max. -40dB, Filter Width = Min. 1/20 oct
Connections
XLR/TRS 1/4” Balanced Input, XLR Balanced Output, TRS 1/4” Balanced Output, AC In
Power Supply
AC Adaptor (AC 14 V)
Current Draw
500 mA
Accessory
AC Adaptor (BRC Series)
Option
Rackmount Adaptor (RAF-70)
Size and Weight
Width
138 mm
5-7/16 inches
Depth
197 mm
7-13/16 inches
Height
43 mm
1-3/4 inches
Weight
0.6 kg
1 lbs. 6 oz.
Weight excl.AD Adaptor
*The specifications are subject to change without notice.
